Geh- und Radwegbrücken


Brücken sind ein unverzichtbarer Bestandteil unserer Verkehrswege und ein landschaftsprägendes Bauwerk. Neben der Forderung der Nutzbarkeit der Brücke sind daher auch hohe ästhetische Ansprüche an das Erscheinungsbild zu stellen.

In wirtschaftlicher Hinsicht sollten sich die Herstellungskosten und insbesondere die Instandhaltungskosten des Bauwerks in einem vernünftigen Kostenrahmen bewegen.

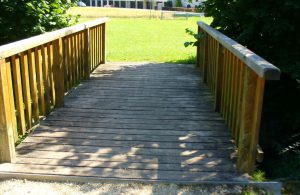

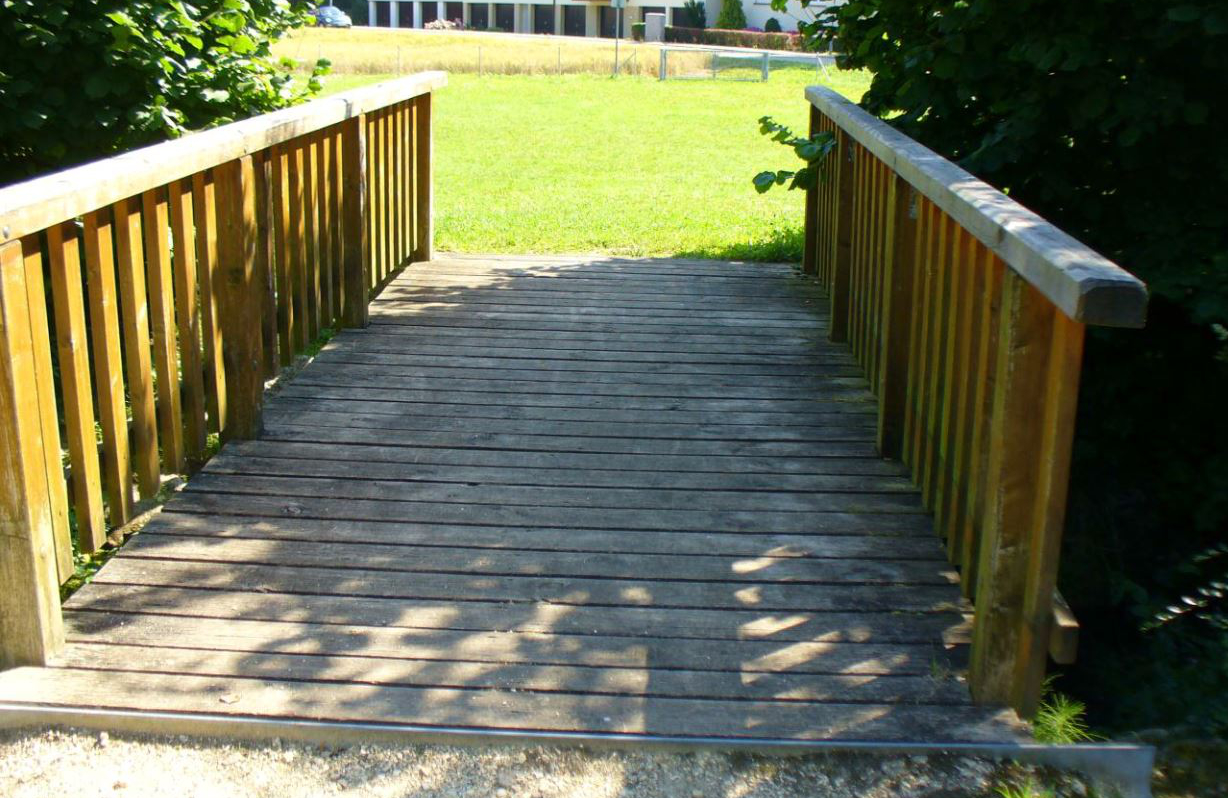

1. Holzbrücke

Die Brückenkonstruktion besteht aus Vollhölzern für die Tragkonstruktion, dem Geländer und dem Holzbolenbelag.
Die Brücke ist kostengünstig in der Herstellung, allerdings kurzlebig und unterhaltsaufwendig.

Spannweite: 5 m
Kosten Überbau: 5.000 €

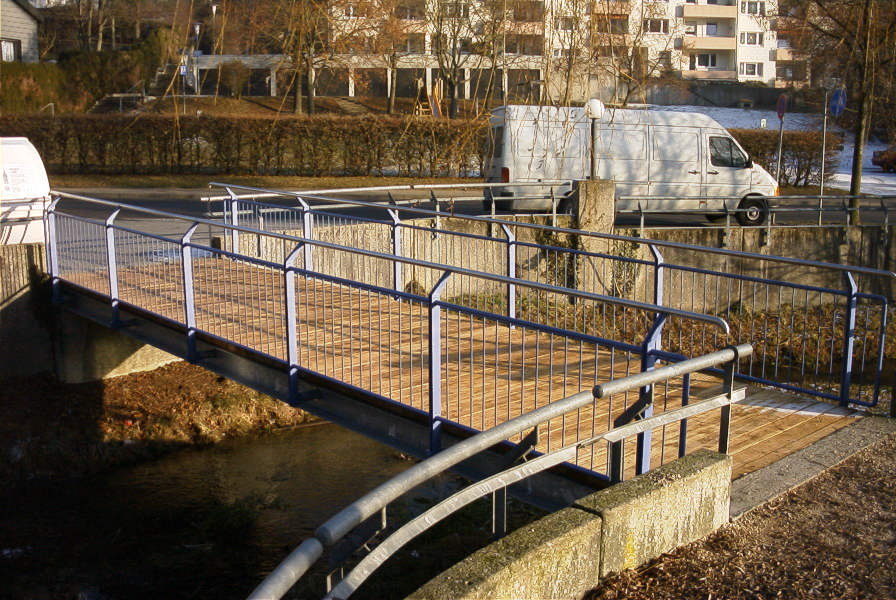

2. Stahlkonstruktion mit Holzbelag

Die Tragkonstruktion des Überbaus besteht aus Stahlträgern mit Holzbretterbelag. Das Geländer ist als Stahlgeländer ausgeführt. Die Brücke ist ca. 30 % teurer wie eine vergleichbare Holzkonstruktion und bis auf den Holzbretterbelag äußerst langlebig. Die Stahlkonstruktion ist mit einer Duplex-Beschichtung gegen Korrosion geschützt.

Spannweite: 10 m
Kosten Überbau: 17.000 €

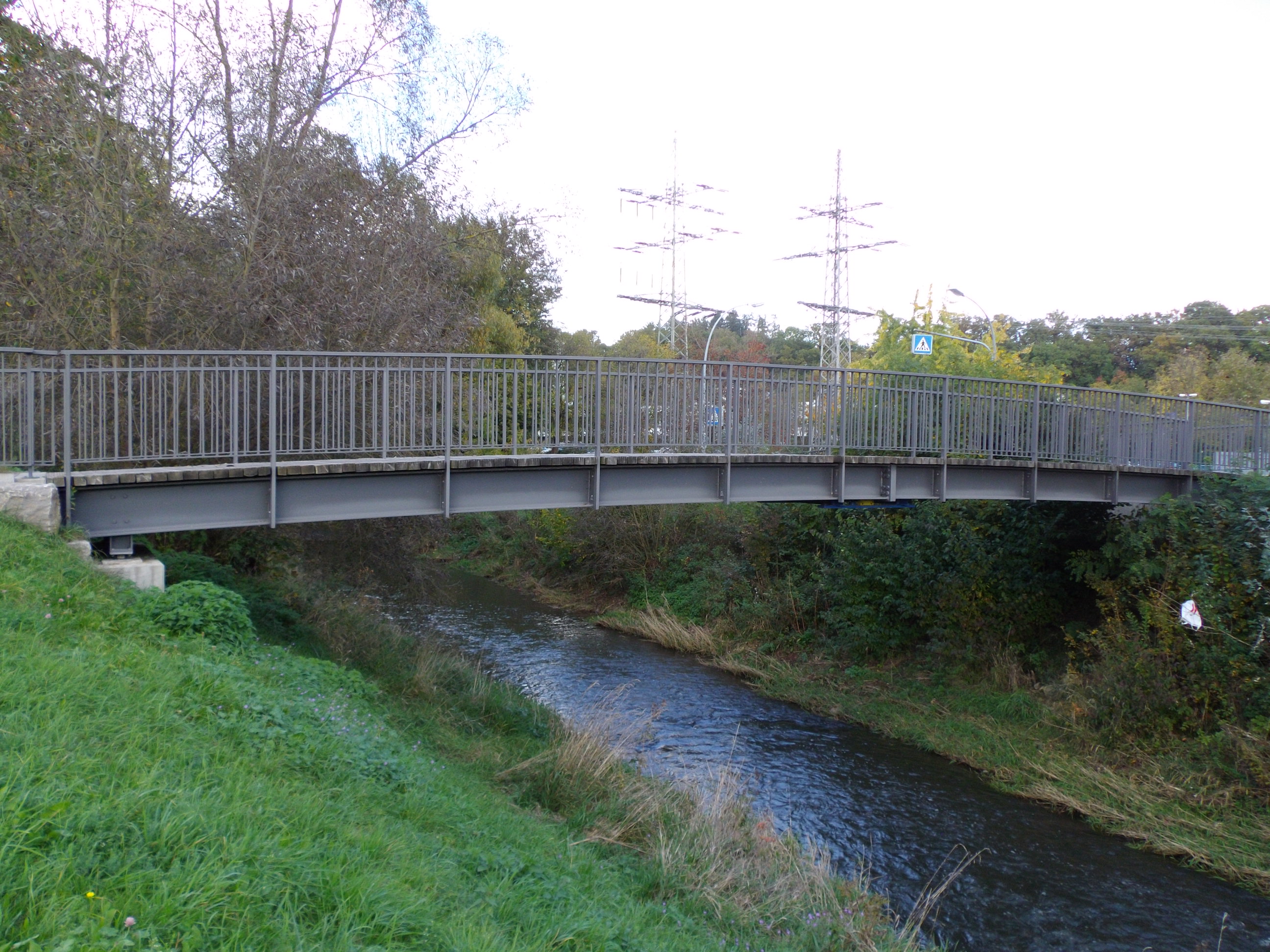

3. Stahlkonstruktion mit Holzbohlenbelag

Die Tragkonstruktion des Überbaus besteht aus gebogenen Stahlträgern mit einem Holzbohlenbelag und einem Brückengeländer nach ZTV-ING. Die Brücke ist aufgrund ihrer Spannweite als reine Holzbrücke ungeeignet. Der Holzbohlenbelag ist unterhaltsaufwändig. Das Brückengeländer in optischer Hinsicht zweifelhaft. Die Brücke musste mit einem Schwingungsdämpfer nachgerüstet werden.

Spannweite: 20 m
Kosten Überbau: 70.000 €

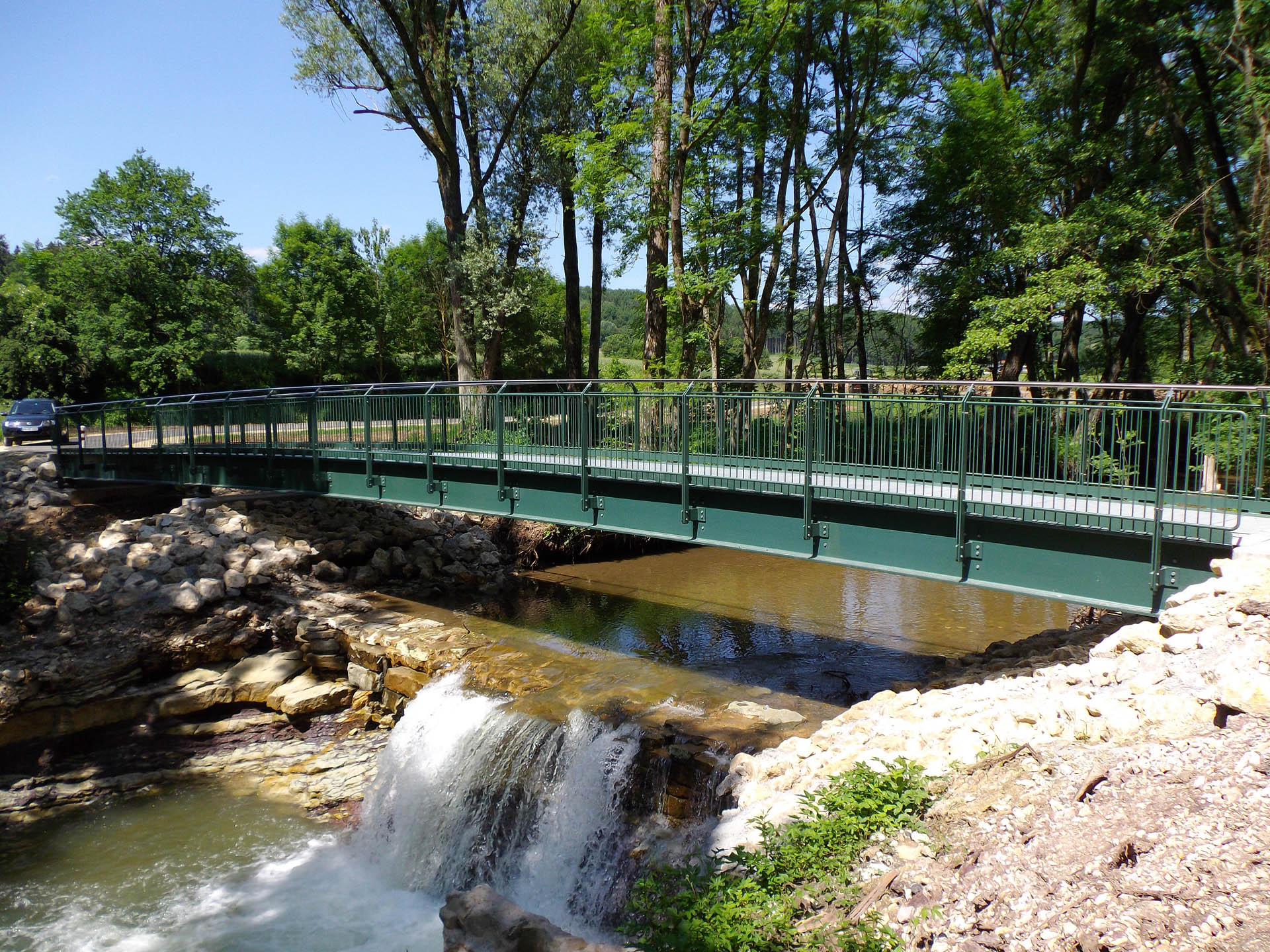

4. Stahlkonstruktion mit engmaschigem Gitterrost

Die Tragkonstruktion des Überbaus besteht aus zwei gebogenen Stahlträgern mit einem rutschsicheren Gitterrostbelag und einem Stahlgeländer. Aufgrund der Duplex-Beschichtung aller Stahlteile und den feuerverzinkten Gitterrosten ist die Brücke im Unterhalt nahezu wartungsfrei und von außergewöhnlich langer Nutzungsdauer. Die filigrane Geländerkonstruktion wirkt optisch ansprechend.

Spannweite: 20 + 9 m
Kosten Überbau: 120.000 €

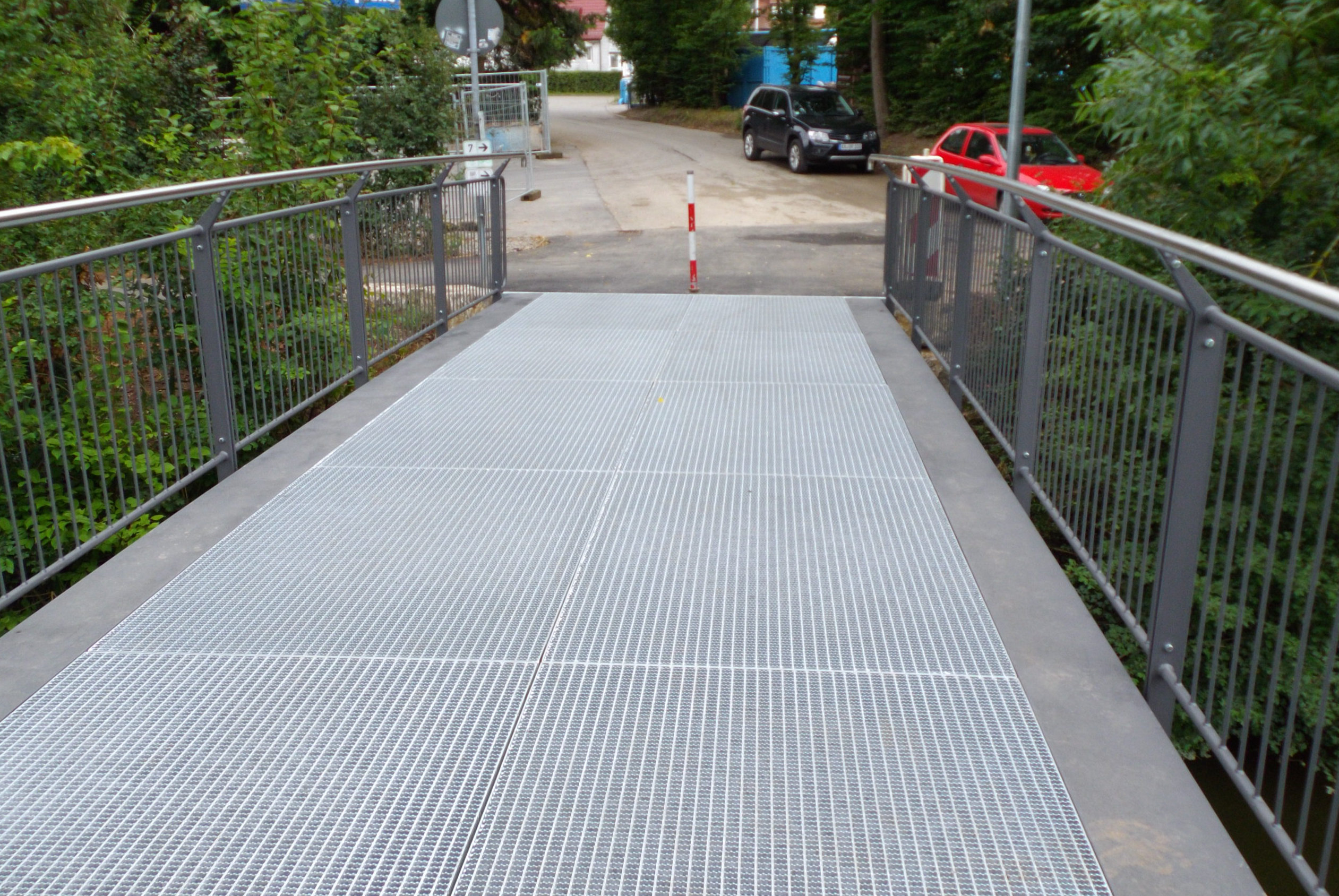

5. Stahlkonstruktion mit engmaschigem Gitterrost

Konstruktion und Ausführung wie Beispiel 4.

Spannweite: 20 m
Kosten Überbau: 80.000 €
